如何安裝吊頂光源箱?吊頂光源箱的安裝方法

文章出處:www.zhinenggong.cn 人氣:619發表時間:2024-02-26

T6040-X吊頂環境燈主要由多組吊頂光源箱、控制柜、RS485模塊接線盒組合而成。那么,如何安裝吊頂光源箱?本文簡單介紹了吊頂光源箱的安裝方法。

?

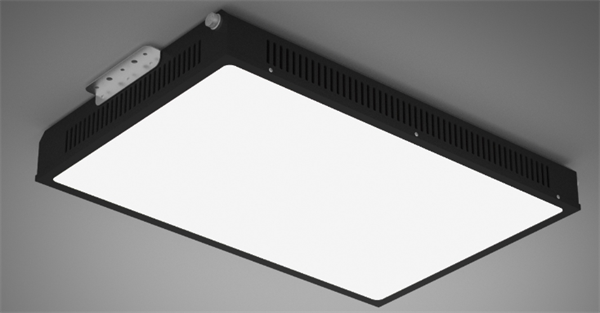

T6040-X吊頂環境燈


1. 吊頂光源箱安裝

吊頂光源箱安裝高度離地面2. 5米至3米。吊頂光源箱安裝板上有6個中5mm和4個中6mm的孔(如圖6)6. --054-09

?

吊頂光源箱的安裝方法4

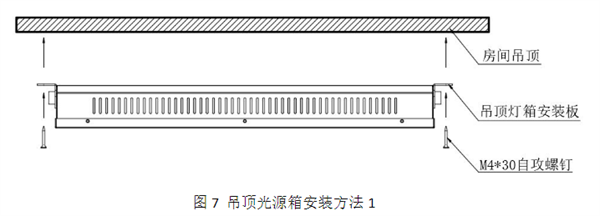

吊頂光源箱安裝方法1(如圖7):

如安裝房間吊頂可承重,可用M4*30自攻螺釘直接將吊頂燈箱,通過6個中5mm的孔安裝在房間吊頂上。

?

吊頂光源箱的安裝方法2


吊頂光源箱安裝方法1(如圖7):

如安裝房間吊頂可承重,可用M4*30自攻螺釘直接將吊頂燈箱,通過6個中5mm的孔安裝在房間吊頂上。

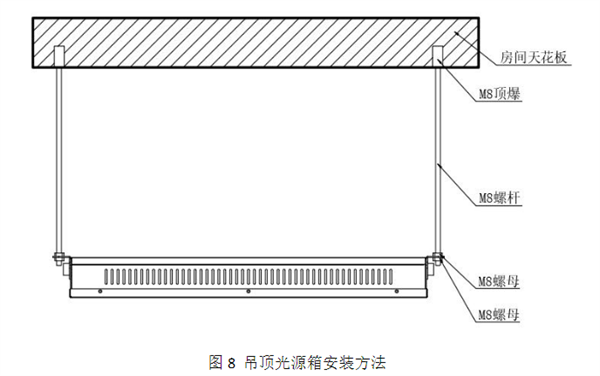

注意:此安裝方式,安裝之前需確認房間吊頂承重可承受燈箱的重量!吊頂燈箱安裝方法2(如圖8):

?

吊頂光源箱的安裝方法3


如安裝房間吊頂承重不夠或無吊頂?shù)那闆r下,可用M8的螺桿通過吊頂燈箱安裝板4個9mm的孔,用頂爆固定在頂部天花板上。M8螺桿標配1. 5米,安裝時根據實際安裝高度裁剪長度。

安裝螺桿時,先在房間天花板上用中10mm的沖擊鉆,轉一個深度大于30mm的孔后,將M8的頂爆時輕輕敲入天花板內使頂爆底邊與天花板齊平,最后將M8螺桿轉入頂爆螺紋,直至扭緊為止。注意:此安裝方式,安裝之前需確認好螺桿長度裁剪好。


吊頂光源箱的安裝方法4

?

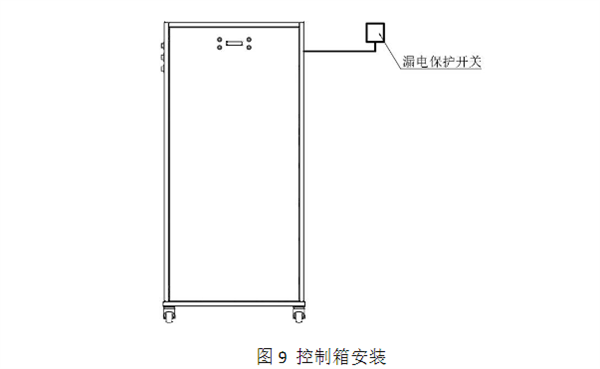

2. 控制箱安裝(如圖9)

將控制箱放在預先指定位置,將輸入電源的線纜接到漏電保護開關上。

?

吊頂光源箱的安裝方法5

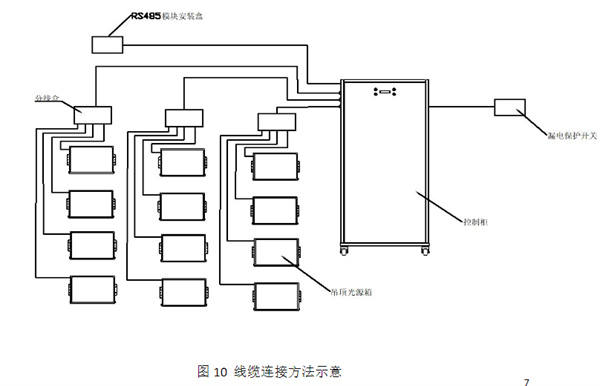

3. 線纜連接方法(如圖10)

吊頂光源箱每4個連接成一組,可連接多組。吊頂光源箱、控制柜、RS485模塊安裝盒、分線盒上的線纜接頭說明見圖1、圖2、圖3。

?
